NAS server 2 - skladanie 1 časť

Po objednaní a príchode zásielky s komponentami pre NAS server podľa výberu začala stavba.

Komponenty pre NAS server

Komponenty:

• CPU - Intel Celeron G1820
• MB - Asus H81T
• RAM - Crucial 4GB so-dimm DDR3
• SSD - msata Crucial M500 120GB
• HDD - WD 2.5" green 2TB
• COOLER - Scythe SCKZT-1000 Kozuti
• CASE - Mini-box.com M350
• PSU - HP 90W 18.5V, 7.4x5.0

Pred osadením CPU a chladiča

Osadená pamäť (vpravo dole), SSD disk v mSATA konektore (vpravo hore), príprava na montáž procesora a chladiča.

Scythe kozuti

Box cooler

Vľavo hore (čierny plech) je držiak na pevný disk / ventilátory. Pozícia procesora znemožňuje pri oboch chladičoch montáž disku do pozície na držiaku (výrobca skrinky rátal že bude procesor viac pri okraji dosky). Kým u Scythe chladiča zasahuje do priestoru pasívne rebrovanie, u box chladiča je to privysoký ventilátor.

Riešením by bolo spíliť ventilátor na box chladiči a domontovať vlastný, asymetricky aby nezasahoval do uchytenia disku. Scythe má ale efektívnejšie rebrovanie, tak som ho nakoniec namontoval, s odložením upevnenia disku podľa vlastného riešenia na neskôr.

Varianta uloženia 2,5" disku

Záver prvej časti stavby

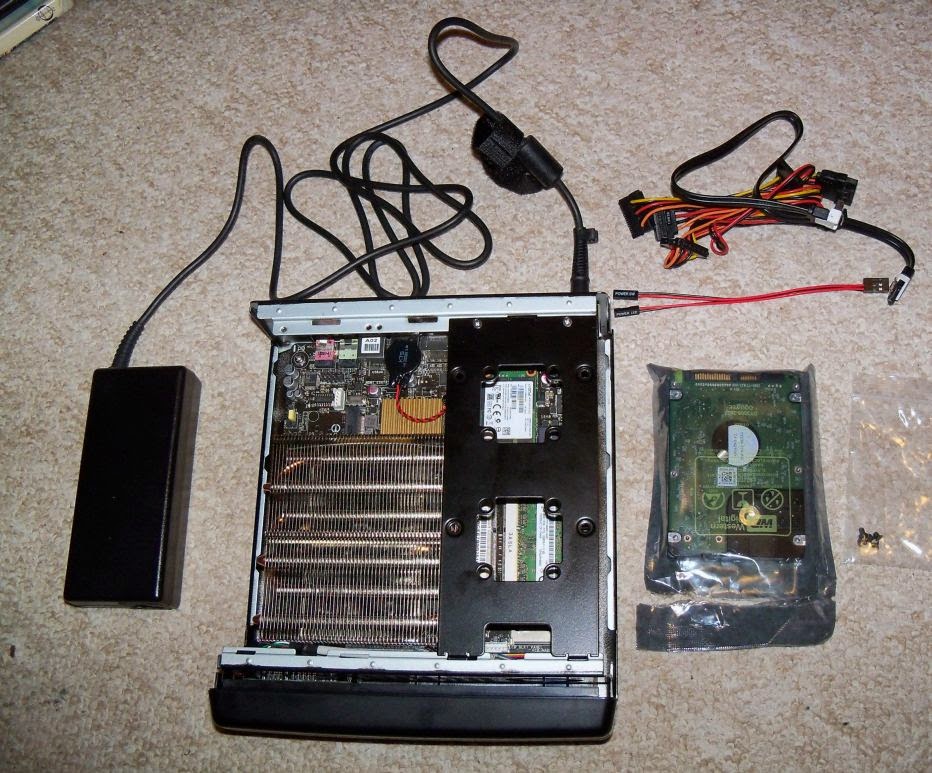

Záver stavby pred úpravami

Pre doskladanie je potrebné:

• dokúpiť kábel zásuvka 230V - NB adaptér, nieje súčasťou balenia adaptéra
• predĺženie kabeláže skrinky (power led, button)
• skrátenie kabeláže skrinky (predné USB)
• vymyslieť a vyrobiť držiak pre harddisk

Pozitívnym prekvapením je pre mňa základná doska (kvalita dosky, počet rôznych konektorov), miniatúrne rozmery SSD disku (mSATA), kvalita napájacieho adaptéra, vysoká pevnosť skrinky a jej husté vetracie otvory, obzvlášť vrchná časť.


Zoznam komponentov som zostavil na základe článku z muxovho blogu.
