Na súčiastky - základná doska c433

Ďalšia základná doska, ktorá prišla na demontáž je podobná predchádzajúcej. Má rovnako formát microATX a obsahuje rovnako Celeron avšak osadený v slot1.

Rok výroby dosky je 1998, vymontovaná bola z počítača IBM PC300.

Analýza obvodov

Základná doska oproti c600 neobsahuje zvukovú kartu. Má však zabudovanú externú kartu S3 trio 3D s dvoma pamäťovými čipmi a slotom na rozšírenie.

Procesor je Celeron 433MHz (66MHz fsb, 128KB L2), osadený v porte slot1.

K tomuto riešeniu sa intel uchýlil kôli tesnej integrácií externej cache ku procesoru, ktorá tak mohla bežať rovnakou rýchlosťou ako CPU. Ku jej oddeleniu došlo pre zníženie ceny výroby CPU (známe sú Celeron procesory s deaktivovanou L2 cache, ktoré svojim nízkym výkonom pošramotili meno intelu). Procesor a cache pri chybe vo výrobe možno vyradiť nezávisle od seba.

Základná doska je založená na chipsete 440BX (i82443BX, i82371EB), teda jedna z výborne pretaktovávateľných dosák.

Jedná sa teda o rok a jednu generáciu staršiu dosku ako u c600. Je tu použitých viac klasických elektrolytov, navyše je tu jeden klasický ISA slot.

BIOS a SuperIO

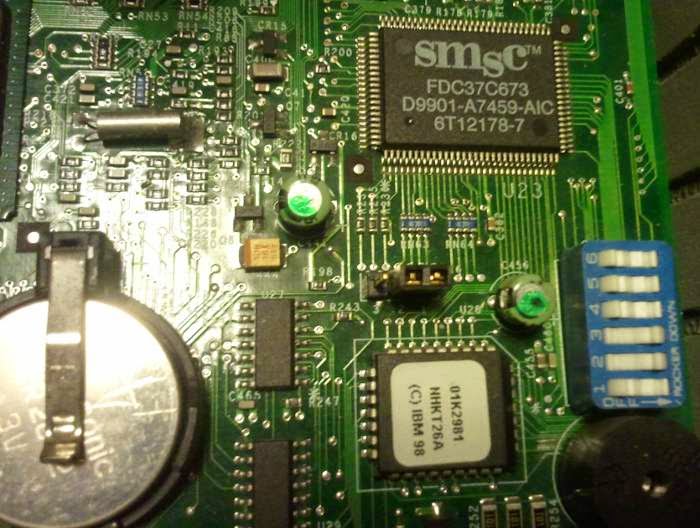

Základná doska obsahuje rovnako Super IO čip (smsc FDC37c673), s podporou sériových, paralelného portu, disketovej jednotky atď avšak s pripojením na klasickú ISA zbernicu.

Reproduktor je od firmy Hycom, typ HY-05 (3-8V, 50mA, 40ohm, 2.4kHz).

Zaujímavé na vypájkovanie v tejto sekcií sú: prepínače (dip switch), 32kHz kryštál, držiak batérie CR2032, reproduktor, kondenzátory, piny.

Generátor hodinových impulzov

Oproti minulej doske, táto obsahuje dva obvody generujúce hodinový signál. Obvod ICS9148AM-60 generuje signál 66/100MHz pre CPU, 33MHz pre PCI zbernicu.

Neviem dôvod použitia ďalšieho generátora (ICS9178AM-12), pravdepodobne súvisí s pamäťou, či AGP zbernicou grafickej karty.

Napájanie CPU

Časť napájania CPU je osadená veľkým počtom elektrolytických kondenzátorov.

Osadených je 8 kondenzátorov 1000uF/6.3V a 4 kusy 1200uF/10V, ide o LXZ kondenzátory firmy Nippon Chemicon.

Napájacie napätie pre procesor reguluje integrovaný obvod  HIP6018CB. Dokáže nastaviť napätie 1,8-3,5V podľa 5bitového vstupu. Kmitá na frekvencií okolo 200kHz, obsahuje aj lineárne stabilizátory pre 1,5V a 2,5V. Obvod budí mosfet 76129S (30V 56A 0,016ohm) a 76132S (30V 11/75A 0,011ohm).

V oblasti medzi pamäťami a grafickou kartou sa nachádza mosfet 75307D (55V 15A 0,09ohm).

Na vypájkovanie sú vhodné elektrolyty, termistory TH1 až TH3, mosfety, toroidnú cievku, obvod LPE185 - budiče a prijímače pre RS232.

Záver

Súčiastky, ktoré má zmysel dolovať:

- prepínače (dip switch)

- držiak batérie CR2032

- kryštály 32kHz, 14MHz

- reproduktor

- konektory ATX, pin header, VGA, COM, LPT, PS2, USB

- elektrolytické kondenzátory

- termistory TH1 až TH3 v napájacom obvode CPU

- toroidnú cievku

- LPE185 budič a prijímač RS232

Rovnako ako u predchádzajúcej dosky - vypájkovať spájkovačkou MOSFET tranzistory je priam nemožné kôli zaspájkovanej chladiacej ploche o dosku. Pri držiaku batérie a reproduktore si treba dať pozor na ich krehkosť.
Prepínače (dip switch) a konektory dosky obsahujú priveľa kontaktov, ktoré treba naraz nahriať.
TH1 až TH3 pravdepodobne niesú termistory, ale tepelné poistky (1,5A).
