Na rozbor prišiel druhý 15 tisíc otáčkový serverový disk od firmy Seagate, teraz vyrobený pre firmu SUN. Konektor je rovnako vyzerajúci (SCA-2, wiki) ako v prípade minule rozoberaného disku pre HP, avšak neobsahuje vrámci šuflíka dodatočný zdroj a ide o generáciu novší model 15K.5 (minule 15K.4).
Dostupné kapacity sú 146, 73, 36GB, na 4, 2 a 1 platni.
Interná prenosová rýchlosť 685 - 1142 Mbps.
Táto generácia (manuál pre 15K.5) využíva dvojnásobnú hustotu zápisu.
Dostupné kapacity sú 300, 146, 73GB, na 4, 2 a 1 platni.
Interná prenosová rýchlosť 960 - 1607 Mbps.Seek časy zostali rovnaké.
Teraz ide o model Seagate Cheetah 15K.5, ST3146855FC. Rovnako ako minulý má 146GB 15000rpm.
Tento kompaktný šuflík obsahuje okrem plastových koľajničiek a prednej rúčky zo spodnej strany plech zlepšujúci chladenie disku.

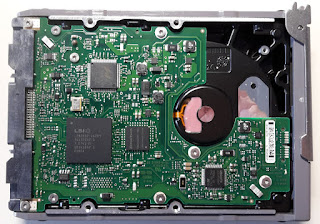

Spodná strana obsahuje plošný spoj s podstatne menším počtom obvodov ako predchádzajúca generácia. Najväčší obvod (vľavo dole) je hlavný kontrolér LSI L2B2802-AA2B9 (integruje funkciu dvoch LSI obvodov a flash pamäte z minulej generácie). K nemu je pripojená cache pamäť EtronTech EM6A9320 (pdf, 4Mx32 = 16MB), teda došlo k jej zdvojnásobeniu.
Nad týmito obvodmi je Marvell 88C7500P-LAE1 (reklama), ktorý bude pravdepodobne fyzickým interfaceom nad 4Gbit fibre channel rozhraním.
Vpravo dole sa nachádza ovládač motora a pohybu ramena hlavičiek Smooth 100395860.
Po rozobraní sa odhalila príčina vyradenia disku. Filtre vovnútri boli zanesené čiernym práškom, hlavy vyzerá zodrali povrch disku. Najhoršie na tom bola 3tia hlava z vrchu, zodrala sa natoľko že v povrchu vytvoril plech ktorý ju držal hlbokú ryhu. Prepokladám, že sa začal ničiť jeden povrch a následne utrhnuté častice zodrali zvyšné hlavy a povrchy.
