Tento fotoaparát sa ku mne dostal kvôli uvolnenému konektoru AV/USB, s tým že sa pokúsim ho zaspájkovať a prípadne ak sa to nepodarí nahradiť ho čítačkou kariet.
Ide o Olympus stylus 600, 6Mpix, 3x zoom, slot pre XD karty, 2,5" LCD, elektronický kryt objektívu.
Na rozoberanie som použil sadu pre jemnú mechaniku z lidl/kauflandu. Obsahuje veľmi jemné a zapustené krížové skrutky.
Zo zadnej strany je pripevnený LCD, pripojený plochým káblom na hlavný plošný spoj. Pri jeho demontáži je potrebné odspájkovať 4 drôty vedúce k motorčekom objektívu, 2 drôty slotu pre LiPol batériu.

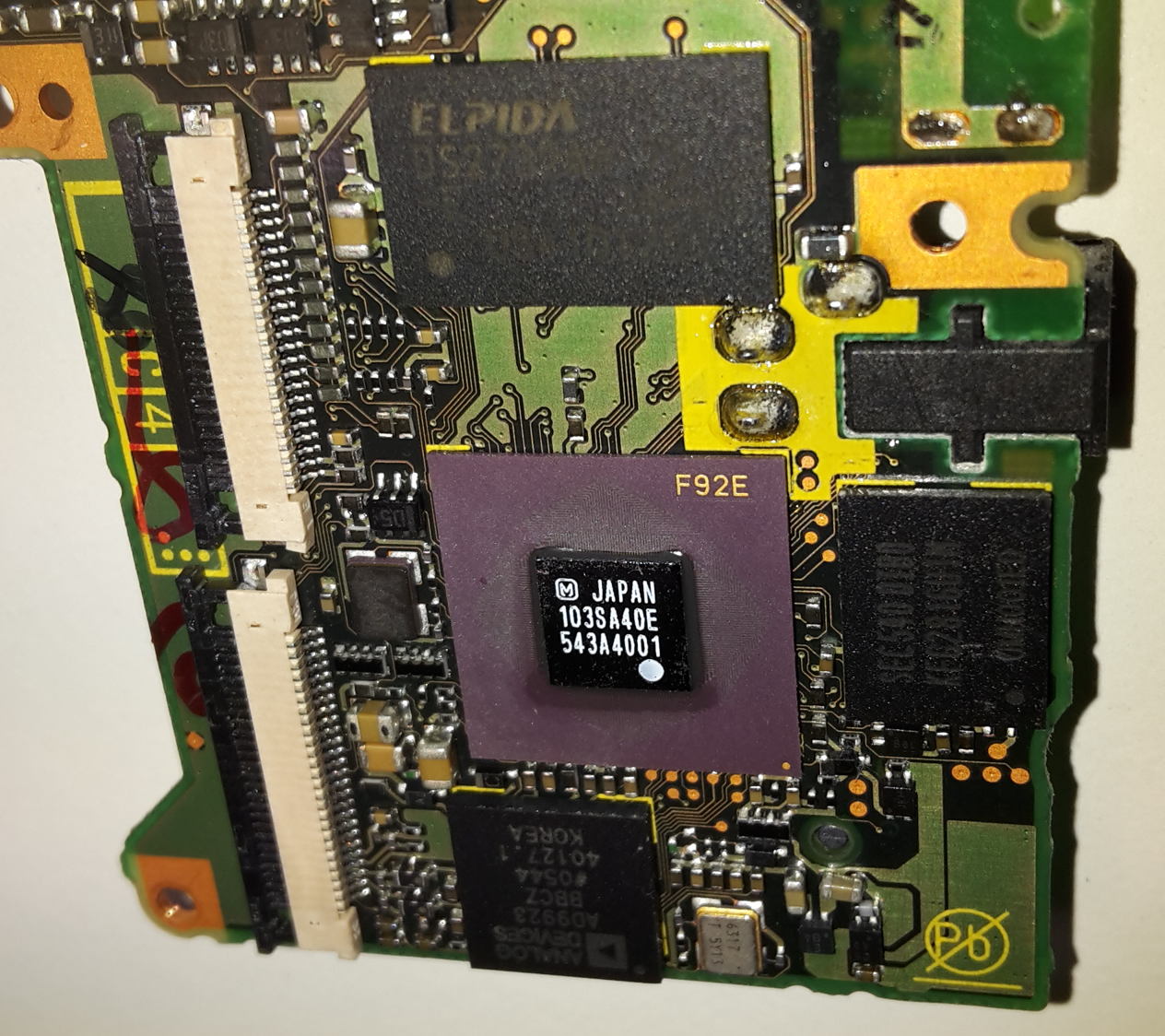

Obvody osadené z hora nadol:
- Elpida DS2732AA-75 JAPAN 05310T253 JAPAN -32MB sdram pamäť (32bit)
- JAPAN 103SA40E 543A4001 F92E
- SEC540 DIB0 KFG28I5UIM
- Analog devices AD9923 BBCZ 3P128.1 KOREA -CCD signal processor (pdf)
Z druhej strany sa nachádzajú (na obr. zľava):
- 115uF kondenzátor pre výbojku blesku
- M50238 GP 54C1B JAPAN -pravdepodobne lens driver
- Maxim MAX8611 ETM546 NSVZ1EP -napäťový menič z batérie na 8 napätí pre fotoaparáty (web)
Konektor bol uvoľnený na jednom konci z plošného spoja, po zahriatí sa mi zlial, preto som ho račšej odstránil úplne. Ku fotoaparátu som dodal čítačku pravdepodobne už dlhšie nevyrábaných XD kariet.
