Úprava - optický router orange ako switch

Tento router som rozoberal v staršom članku (tu). Ako som vtedy uzavrel, hodil by sa ako gigabitový switch. Zariadenie však ponúka veľa funkcionalít navyše, ktoré spotrebúvajú elektrinu (podľa manuálu typicky 8W). Pozriem sa preto detailnejšie na zapojenie a pokúsim sa odpojiť nepotrebné bloky.

Zariadenie je Huawei EchoLife HG8240 GPON terminal (gigabit passive optical network). Pre odpojenie rôznych blokov je dobré najskôr zanalyzovať vyrábané napätia a prípadne odpojiť nepotrebné.


Meranie prebiehalo na elektrolytických kondenzátoroch, resp zvrchu prístupných vývodoch cievok step-down meničov. Napätia sú tu vyrábané z 12V zdroja filtrovaného dvoma kondenzátormi. Jednou vetvou je z neho vyrobených 50V a 30V pre telefóny.

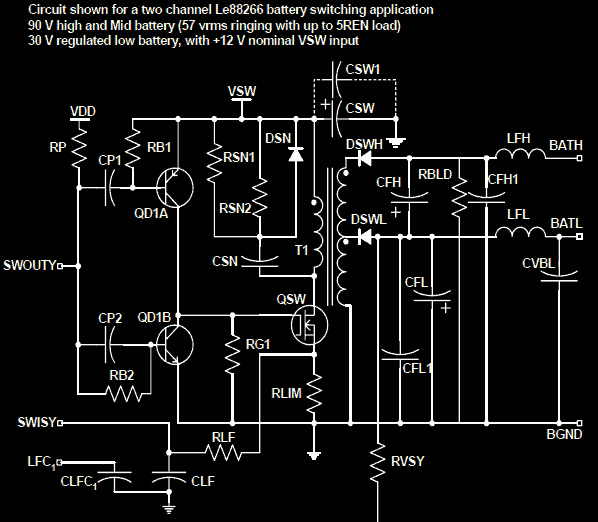

Tento menič je riadený hlavným telefónnym obvodom Le8266 od Zarlink (pdf) cez dva tranzistory (Q4,Q6) a 6N06LT n-mosfet (Q2, 6A 50V), spínajú 12V na primár transformátora MNC EE-1308G. Zapojenie je pravdepodobne podľa katalógu.


Na fotke som vyznačil žltou šípkou rezistor R3 (0 ohm), ktorým sa tento menič napája a teda jeho vypájkovaním deaktivujeme tento blok.

Ďalej sa 12V premieňa DC-DC meničom najskôr na 5V. Pre všetky ostatné meniče sú použité obvody MP1411 od MSP. Jedná sa o max 2A 18V 340kHz menič (pdf). Využíva cievku na feritovom toroide, shottky diódu SS24 (ON semi, 40V 2A pdf).


Z napätia 5V sú ďalej napájané paralelne meniče pre 3,3V, 1,8V, 1,1V. Ďalší zjavne nepotrebný modul pre domáci ethernet switch je optický modul. Tento sa navyše trošku zohrieva, takže spotreba tu bude vyššia ako u modulu telefónneho.


Optický modul je od firmy WTD číslo modelu RTXM167-407 (pdf). Podľa dokumentácie používa jedno napätie a to 3.3V (350mA), obsahuje 1310nm DFB laser (distributed feedback), 1490nm APD (lavínová fotodióda). Komunikuje rýchlosťou max 1.25GBps, na vzdialenosť 20km. Obvod sa dá odpojiť od napájania vyspájkovaním 0Ohm rezistoru R1129 (vidieť aj na obr pod modulom).

Ostali bežať v zásade štyri obvody:
1. procesor umožňujúci routovanie, bežiaci WEB stránku administrácie routera - Hisilicon SD5113 (ARM11) 530 MHz (web) [3.3V]
2. pamäť DDR2 H5PS5162GFR od SKhynix (16bit) [1.8V]
3. flash pre firmware (16MB S29GL128N10TFI01) [3.3V]
4. gigabitový ethernet switch AR8316 od Atheros [1.1V]

Kým u 3.3V "hrozí" využitie viacerými obvodmi súčasne, na napätie 1.8V bude pravdepodobne pripojená len DDR2 pamäť procesora.

Predpokladal som, že obvod switchu AR8316 dokáže fungovať nezávisle od procesora (použiteľný napríklad v switchi ako jediný obvod) a tak som u tohto 1.8V meniča začal experimentovať a pri meraní napätí na jednotlivých vývodoch obvodu som ho nechtiac skratol a odpálil pamäťový čip.
Ďalej som teda pokračoval deaktiváciou 3,3V meniča odpojením cievky (rovnako ako u 1,8V meniča ktorý sa do skratu silno prehrieval). Odpojením 3,3V sa prestalo CPU zohrievať a LED blikať. V takomto stave (len 5V a 1,1V) zariadenie odoberá len 80mA, čo je kúsok pod 1W. Switch však nefungoval.
Po naštudovaní AR8316 manuálu však vyzerá, že obvod používa síce 1,1V pre jadro, pre komunikáciu však 3,3V. Aktivovaním tohto napätia sa rozblikali diódy, začal opäť hriať procesor ale switch stále nefungoval.

Ďalším štúdiom som došiel k záveru, že tento obvod switchu pravdepodobne nieje stavaný na prácu bez procesora kôli tomu, že musí byť po štarte zložito konfigurovaný. Zariadenie tak po tomto experimente pravdepodobne nadobro doslúžilo.

Pre zaujímavosť, podľa fóra kitz (linka) sa dá cez piny označené ako J8 pripojiť sériovou linkou rýchlosťou 115200bps (TTL-USB adaptérom) na konzolu Dopra Linux (WAP). Bez RAM mi však nepobeží.
